Apa yang dimaksud dengan peta topografi adalah representasi grafis dari permukaan bumi yang menggambarkan bentuk relief, elevasi ketinggian, serta unsur alami dan buatan manusia menggunakan garis kontur. Peta ini sangat esensial bagi developer perumahan dan kontraktor dalam merencanakan struktur bangunan serta menghitung volume cut and fill secara presisi.
Kanakasurvey.com – Apa yang dimaksud dengan peta topografi adalah representasi grafis dari permukaan bumi yang menggambarkan bentuk relief, elevasi ketinggian, serta unsur alami dan buatan manusia secara presisi. Peta ini menggunakan garis kontur untuk menyajikan informasi tiga dimensi di atas bidang datar dua dimensi. Bagi para developer perumahan, kontraktor, dan konsultan perencana, pemahaman mendalam mengenai peta topografi menjadi landasan utama sebelum memulai pembangunan infrastruktur fisik di atas lahan.
Apa yang Dimaksud dengan Peta Topografi?
Secara definitif, peta topografi adalah jenis peta yang dirancang khusus untuk memperlihatkan konfigurasi permukaan bumi atau relief secara detail. Tidak hanya menampilkan batas kepemilikan tanah, peta ini berfokus pada tinggi rendahnya permukaan tanah, kemiringan lereng, lembah, bukit, hingga elemen vegetasi dan hidrologi seperti sungai.
Perbedaan Peta Topografi dengan Peta Umum
Perbedaan paling mendasar antara peta topografi dan peta umum terletak pada muatan informasinya. Peta umum atau peta geografis umumnya hanya menampilkan batas wilayah, jalan raya, dan nama kota secara makro. Sebaliknya, peta topografi menyajikan data mikro berupa elevasi vertikal menggunakan garis kontur yang sangat krusial untuk analisis kelayakan lahan.
Karakteristik dan Ciri Khas Peta Topografi
Karakteristik utama yang membedakan peta topografi dari peta lainnya adalah kehadiran garis-garis lengkung yang saling berhubungan untuk menunjukkan ketinggian yang sama dari permukaan laut.

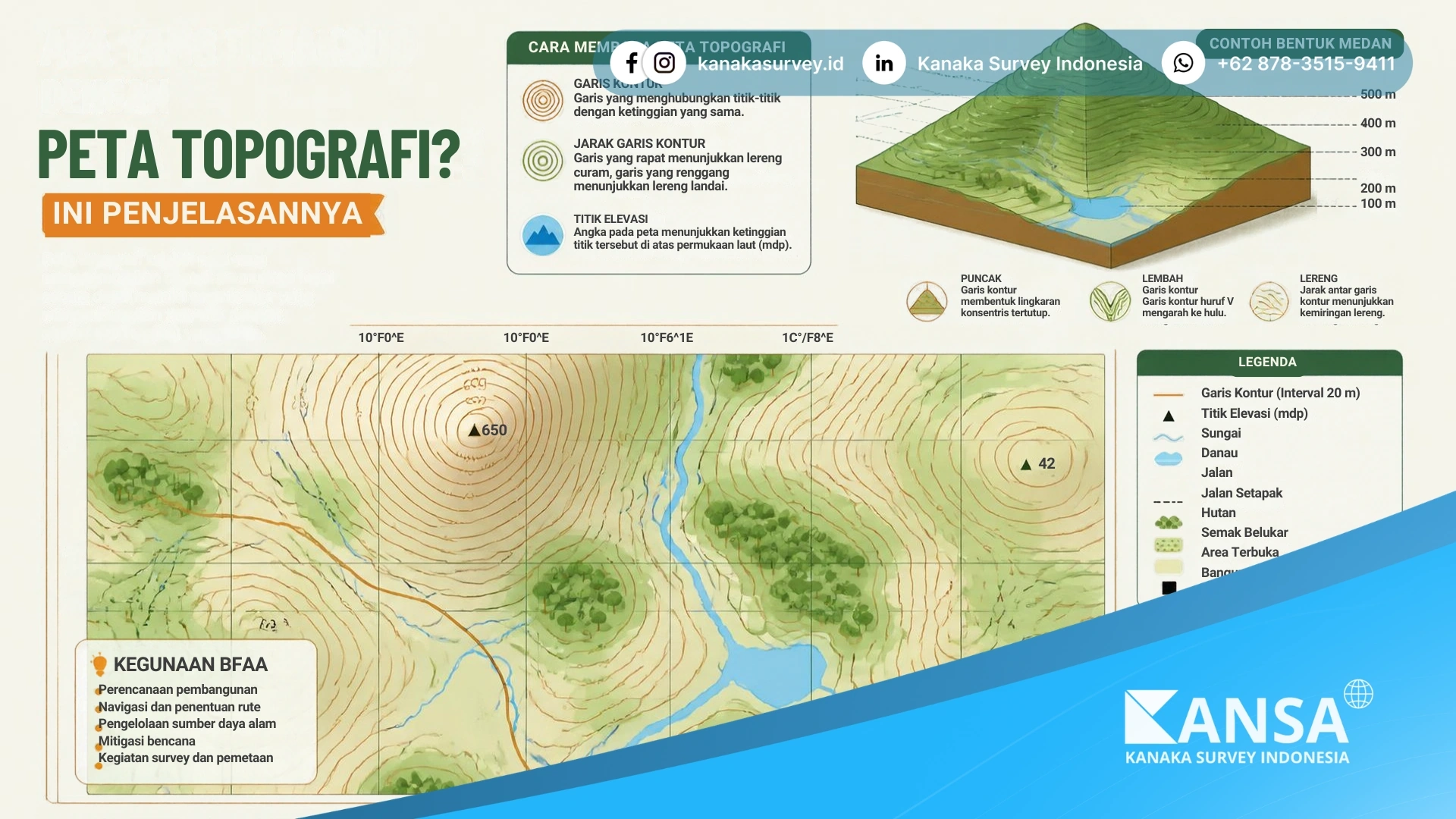

Penggunaan Garis Kontur (Contour Lines)
Garis kontur adalah garis pada peta yang menghubungkan titik-titik dengan ketinggian yang sama. Dalam pembacaannya, terdapat aturan mutlak di mana garis kontur tidak pernah saling berpotongan, kecuali pada kondisi tebing curam atau gua vertikal. Kerapatan garis kontur merepresentasikan kemiringan lereng; garis yang rapat menandakan area yang curam, sementara garis yang renggang menunjukkan area yang datar atau landai.
Skala Besar dan Detail Tinggi
Peta topografi umumnya dibuat dalam skala besar untuk menampilkan objek di permukaan bumi secara mendetail. Detail ini mencakup posisi bangunan, jalan, jembatan, hingga kontur tanah terkecil yang sangat menentukan keberhasilan proyek konstruksi.
Informasi Ketinggian yang Akurat
Setiap garis kontur memiliki nilai interval ketinggian tertentu. Keakuratan nilai elevasi (Z) ini diperoleh melalui proses pengukuran terestris dan satelit yang ketat di lapangan, memastikan tidak ada kesalahan interpretasi ketinggian.
Komponen dan Entitas Penting dalam Peta Topografi
Sebuah peta topografi yang valid dan dapat dipertanggungjawabkan secara teknis maupun hukum harus memiliki komponen entitas standar.
Titik Ikat / Benchmark (BM)
Benchmark (BM) adalah pilar referensi elevasi tetap yang dipasang di lapangan dan telah terikat dengan sistem koordinat nasional atau mengacu pada standar Badan Informasi Geospasial (BIG) serta ATR/BPN untuk keperluan legalitas lahan dan perizinan.
Legenda dan Simbol Topografi
Simbol-simbol konvensional digunakan untuk merepresentasikan objek fisik seperti sungai, bangunan, jalan, dan batas administratif agar mudah dibaca oleh perencana proyek.
Sistem Koordinat dan Proyeksi
Peta topografi wajib menggunakan sistem proyeksi standar, seperti UTM (Universal Transverse Mercator) atau TM-3°, agar posisi objek di atas kertas selaras persis dengan kondisi nyata di lapangan.
Fungsi Utama Peta Topografi dalam Pembangunan
Peta topografi memegang peranan krusial dalam berbagai sektor industri, khususnya di wilayah berkembang seperti Kabupaten Bogor dan kawasan Jabodetabek.
Perencanaan Konstruksi dan Infrastruktur
Developer perumahan dan kontraktor menggunakan peta topografi untuk menentukan lokasi pondasi, jalur jalan lingkungan, serta tata letak kavling bangunan agar sesuai dengan kontur alami tanah.
Perhitungan Volume Cut and File
Dengan data elevasi yang akurat, perencana dapat menghitung estimasi volume pekerjaan pematangan tanah (cut and fill) secara efisien tanpa mengalami pembengkakan biaya akibat kesalahan estimasi volume tanah.
Analisis Aliran Air dan Drainase
Peta ini membantu insinyur sipil dalam merancang sistem drainase dan saluran air yang tepat guna mencegah risiko genangan air, erosi, maupun tanah longsor pada kontur lahan yang miring.
Metode Modern Pembuatan Peta Topografi
Perkembangan teknologi geospasial saat ini memungkinkan proses pembuatan peta topografi dilakukan dengan tingkat kecepatan dan akurasi yang jauh lebih tinggi.
Pengukuran Terestris dengan Total Station
Metode terestris menggunakan alat ukur tanah Total Station untuk mengukur sudut dan jarak secara optis-elektronis, sangat ideal untuk area tapak proyek yang membutuhkan detail tinggi.
Survey Satelit dengan GPS Geodetik / GNSS RTK
Penggunaan perangkat GPS Geodetik berbasis GNSS RTK memungkinkan penentuan posisi titik koordinat di permukaan bumi secara real-time dengan tingkat ketelitian tinggi hingga orde centimeter.
Drone Mapping untuk Menghasilkan Orthophoto dan DEM / DTM / DSM
Pemetaan udara menggunakan teknologi drone mapping mampu menghasilkan foto udara tegak (Orthophoto) serta model elevasi digital seperti DEM, DTM, dan DSM untuk cakupan area yang sangat luas dalam waktu singkat.
| Metode Survey | Alat Utama | Kelebihan Utama |
|---|---|---|
| Terestris | Total Station | Sangat detail untuk sudut dan jarak pendek |
| Satelit | GPS Geodetik / GNSS RTK | Akurat untuk pengikatan titik dan luasan |
| Udara | Drone Mapping | Cepat untuk area luas, menghasilkan Orthophoto & DEM |
Langkah-Langkah Melakukan Survey Topografi di Lapangan
Proses pembuatan peta topografi melibatkan tahapan sistematis yang dikerjakan oleh tenaga ahli berpengalaman.
- Persiapan dan Studi Literatur: Tim surveyor melakukan studi awal lokasi, perizinan, dan penyiapan titik ikat Benchmark (BM).
- Pengukuran Lapangan (Staking Out & Pengambilan Titik): Eksekusi pengukuran menggunakan Total Station dan GPS Geodetik untuk mengambil sampel titik elevasi secara merata.
- Pengolahan Data dan Layouting Peta: Data mentah dari lapangan diolah menggunakan software pemetaan untuk menghasilkan gambar garis kontur dan layout peta akhir.
Jasa Pembuatan Peta Topografi Profesional di Bogor
Bagi Anda yang sedang merencanakan proyek pembangunan di Bogor, Jabodetabek, maupun di seluruh wilayah Indonesia, pemilihan mitra pemetaan yang kredibel sangat menentukan kesuksesan proyek Anda. Kanaka Survey Indonesia (KANSA) hadir sebagai penyedia layanan profesional dalam bidang survey topografi, pengukuran tanah, pemetaan drone, hingga rental alat survey.
Berbasis di Bogor dan berdiri sejak tahun 2021, Kanaka Survey Indonesia telah sukses menyelesaikan lebih dari 150 proyek pemetaan di berbagai penjuru nusantara. Didukung oleh tim surveyor bersertifikat SKK (Sertifikat Kompetensi Kerja) serta instrumen modern seperti GNSS RTK Hi-Target/South, Total Station Topcon, dan Drone DJI Enterprise, KANSA menjamin akurasi data tertinggi untuk setiap kebutuhan proyek Anda.
Kanaka Survey Indonesia menawarkan layanan transparan dengan rentang harga resmi mulai dari Rp 1.500.000 per hektar untuk jasa survey topografi dan pemetaan. Segera konsultasikan kebutuhan pemetaan lahan Anda bersama tim ahli kami melalui WhatsApp di nomor 0878-3515-9411 atau kunjungi situs resmi kami di kanakasurvey.com.
Informasi lengkapnya bisa dilihat di halaman jasa pemetaan survey.
Poin Penting
- Peta topografi menggambarkan relief tinggi rendah permukaan bumi menggunakan garis kontur.
- Garis kontur yang rapat menunjukkan lereng yang curam, sedangkan garis yang renggang menandakan area landai.
- Penyusunan peta topografi memerlukan titik ikat atau Benchmark (BM) yang mengacu pada standar Badan Informasi Geospasial (BIG).
- Teknologi modern seperti Total Station, GPS Geodetik, dan drone mapping digunakan untuk menghasilkan akurasi elevasi yang tinggi.
Pertanyaan yang Sering Diajukan
Apa fungsi utama dari peta topografi?
Fungsi utama dari peta topografi adalah memberikan informasi akurat mengenai elevasi dan bentuk relief permukaan tanah untuk perencanaan konstruksi, perhitungan volume cut and fill, serta analisis drainase.
Apa perbedaan peta topografi dan peta rupa bumi?
Peta topografi fokus menyajikan informasi detail mengenai bentuk relief ketinggian dan kontur tanah, sementara peta rupa bumi mencakup spektrum unsur geografis yang lebih luas secara umum.
Bagaimana cara membaca garis kontur pada peta topografi?
Cara membaca garis kontur adalah dengan melihat kerapatannya; semakin rapat garis kontur, maka semakin curam kemiringan lereng di wilayah tersebut, dan sebaliknya.
Berapa biaya jasa survey topografi per hektar?
Biaya jasa survey topografi dan pengukuran tanah tersedia secara transparan mulai dari Rp 1.500.000 per hektar tergantung pada tingkat kerumitan dan luas area.
Mengapa Benchmark (BM) penting dalam pemetaan?
Benchmark (BM) penting karena berfungsi sebagai titik referensi elevasi tetap yang terikat dengan sistem koordinat nasional guna menjamin legalitas dan ketepatan data.
